Wiring Methodi 1P/2P/3P/4P DC Circuit Breakers in UPS Power Systems

In configuratione UPS copiarum systematum, DC circa praevaricatores ambitus binas functiones solitationis et tutelam currentium in circuitus altilium. Variae copiarum potentiarum UPS variae machinae voltages et excursus aestimatae respondent, aptationem DC circuitionis ruptorum cum diversis comitibus polorum exigunt. Hic articulus explicabit varias ligaturae methodos 1P/2P/3P/4P DC circa fractores in systematibus UPS applicatis.

1 . Ruptores ambitus parametri vexillum habent inter voltages aestimatos et currentes aestimatos (pro 1P typi). Cum hi parametri deficerent in voltage et currenti requisitis altilium, operativa voltage et currens augeri potest, addito numero polorum ambitus rupti et adhibito nexus figurarum series parallelarum. Speciatim series nexus in intentione auget dum nexum parallelum currentem auget.Hic pro exemplo aestimationis 250V accipitur.

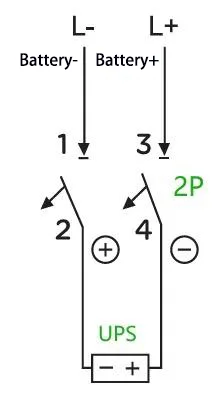

A:Exempli gratia: Pro UPS cum capacitate 40 kVA et in chorda pugnae aestimatae 32 cellularum (praeceptio intentionis coaequans: 14 V 32 = 448 V; sunt etiam gravida cum fluitantia intentionis tantum 13.6 V, quae hic ad illustrationem tantum proposita adhibetur), maxima vena operativa computatur ut 40 kVA × 1.0 90% 10 V 32 = 139 A (asumptio 1.0. UPS posuit abscise intentione 10 V per cellam). Hoc in casu, 2P 500 V 200 Circuitus ruptor satis est. Modus wiring talis est:

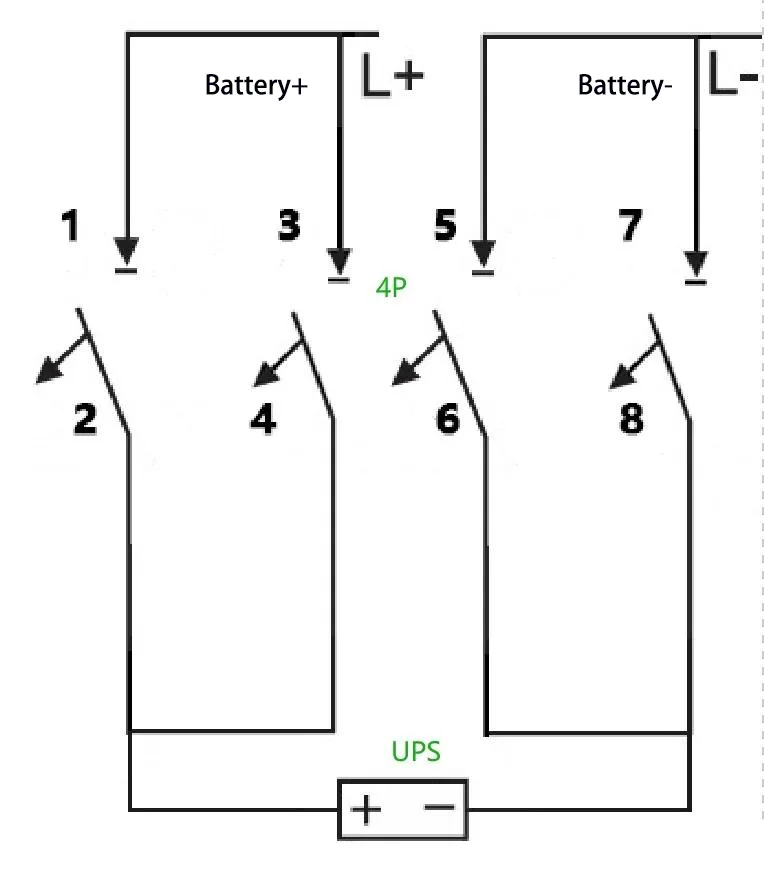

B:Quid si 2P D V C pandens ambitus loco ponitur? Haec postulatio impleri potest cum 4P circa rupto- rum ambitum, praesertim, parando duos 2P ambitus fractores ad augendam capacitatem hodiernam portandi. Modus wiring talis est:

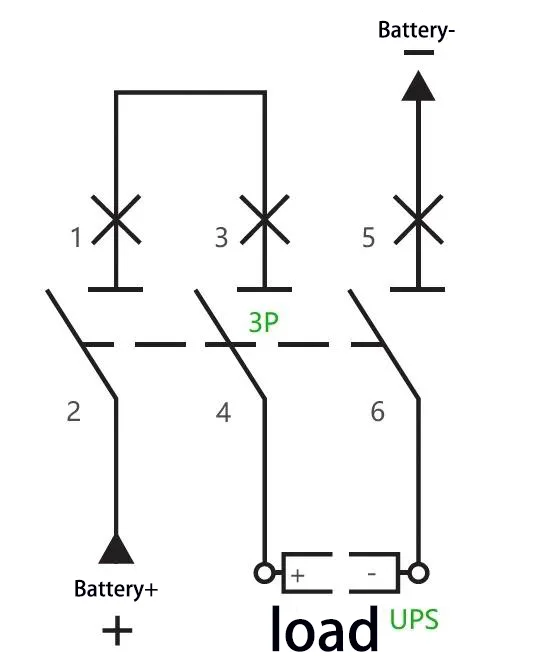

C:Exempli gratia: Pro UPS cum capacitate 40 kVA et in chorda pugnae aestimatae 40 cellularum (coeamentum intentionis coaequans: 14 V 40 = 560 V), maximum vena operativa computatur ut 40 kVA × 1.0 ÷ 90% ÷ 10 V 40 = 111 A. A 3P 750 V 150 Ruptor ambitus adoptari potest, duobus vectibus in serie connexis. Modus wiring talis est:

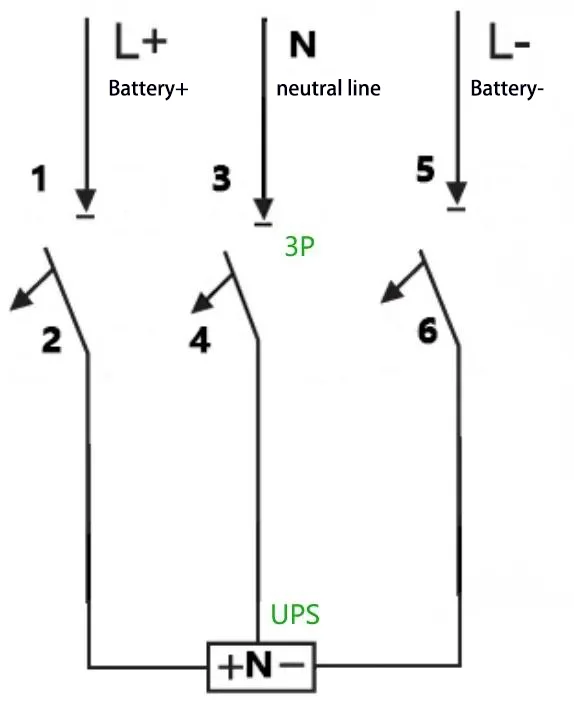

D:Exempli gratia: Pro UPS cum capacitate 40 kVA, chorda aestimata altilium 32 cellularum, et nexus filum neutrum (coeamentum intentionis coaequans: 14 V × 32 = 448 V, i.e. ±224 V), maxima vena operativa computatur ut 40 kVA × 1.0 ÷ 90% ÷ 10 V 32 = 139 A. A 3P 500 V 200 Circuitus ruptor modus adhibendus est, et modus adhibendus est.

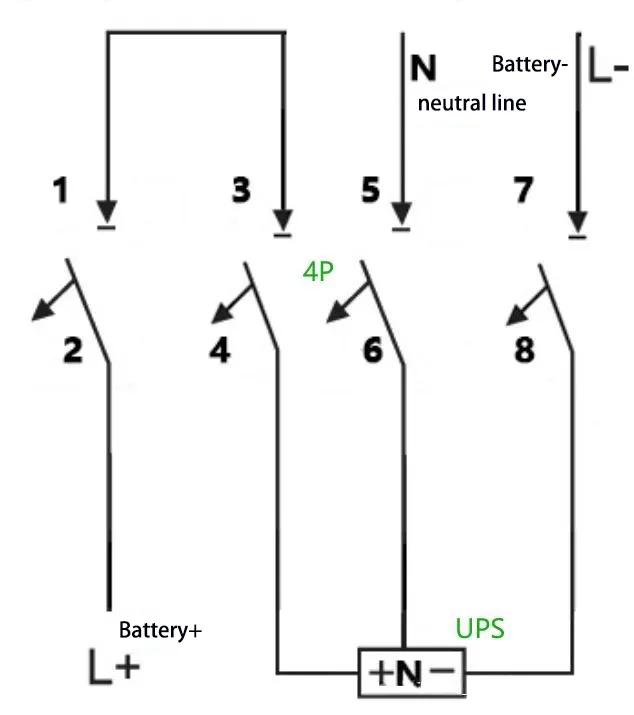

E:Exempli gratia: Pro UPS cum capacitate 40 kVA, chordarum 40 cellularum aestimatae altilium, et nexus filum neutrum (coactionem intentionis coaequans: 14 V × 40 = 560 V, i.e. ±280 V), maxima vena operativa computatur ut 40 kVA × 1.0 ÷ 90% ÷ 10 V 40 = 111 A. A 4P 750 V 150 Circuitus ruptor e perticis in seriebus suis coniungi potest. Modus wiring talis est:
